Yalıtımlı Bakır Yol Çekme Teli 0.10mm 15mt Teknik Analizi

Elektronik kart tamiri, büyük bir dikkat, yüksek hassasiyet ve doğru donanım gerektiren zorlu bir süreçtir.

Teknisyenler olarak günümüzün giderek küçülen mikroskobik anakart devrelerinde çalışırken her milimetrenin ne kadar kritik olduğunu defalarca test ettik ve gördük.

Özellikle akıllı telefonlar, tabletler ve hassas giyilebilir teknolojilerin onarımında, kopan yolları onarmak için doğru iletkeni seçmek hayati bir önem taşır.

İşte tam bu noktada, yalıtımlı bakır yol çekme teli ve bord köprü ince tel 0.10mm 15mt devreye girerek sektör profesyonellerinin en büyük yardımcısı haline geliyor.

Bord Köprü İnce Tel 0.10mm Nedir ve Ne İşe Yarar?

Bord köprü teli, özellikle sıvı teması, darbe veya aşırı ısınma gibi nedenlerle elektronik devre kartlarındaki ince bakır yolların kopması durumunda, bu yolları yeniden oluşturmak için kullanılan mikro bir iletkendir.

Bizim müşterilerimiz cihazlarını ağır darbeler sonucu hasarlı getirdiklerinde, genellikle anakart üzerindeki veri hatlarının ve pedlerin tamamen kalktığı durumlarla karşılaşıyoruz.

Bu gibi komplike ve zorlu senaryolarda, standart lehim telleri veya kalın iletkenler kullanmak, çevre bileşenlere zarar vererek kısa devre yaptırma riskini inanılmaz ölçüde artırır.

Dış yüzeyi özel bir yalıtım malzemesiyle kaplanmış olan bu özel 0.10mm çapındaki tel, devre üzerindeki akımı güvenle hedefine ulaştırırken etraftaki diğer mikro SMD bileşenlerini de koruma altına alır.

Yalıtımlı Bakır Yol Çekme Teli Teknik Özellikleri

Donanım bileşenlerini ve atölye sarf malzemelerini seçerken, sadece uygun fiyata değil, malzemenin fiziksel ve kimyasal yapısına da odaklanmak onarım başarısını doğrudan etkilemektedir.

Laboratuvar ortamımızda birbirinden farklı tel tiplerini mikroskop altında denerken, yalıtımlı bakır telin iletkenlik direncini ve ani ısı şoklarına karşı toleransını yakından inceleme fırsatımız oldu.

Farklı arıza senaryoları üzerinde gerçekleştirdiğimiz bu detaylı incelemeler ışığında öne çıkan temel avantajları ve özellikleri şu şekilde sıralayabiliriz:

• Ultra ince yapıya (0.10mm) sahip olması sayesinde mikroskobik onarımlarda maksimum manevra kabiliyeti sağlar.
• Dış katmanındaki özel yalıtım poliüretanı, işlem anında yanlışlıkla diğer pedlere değdiğinde bile kısa devreleri önler.
• 15 metre uzunluğundaki bobin sarımı, yoğun teknik servisler için uzun ömürlü ve ekonomik bir kullanım imkanı sunar.

Neden Tam Olarak 0.10mm Kalınlık Tercih Edilmeli?

Küresel elektronik parça piyasasında, 0.01mm'den başlayıp 0.50mm'ye kadar uzanan çok farklı kalınlıklarda ve esnekliklerde atlama (jumper) telleri bulmak gayet mümkündür.

Ancak modern nesil akıllı telefon anakartlarındaki BGA (Ball Grid Array) entegrelerinin altında yer alan ped ve veri yolları genellikle tam da bu telin kalınlığıyla mikroskobik olarak eşdeğerdir.

Bu bağlamda 0.10mm kalınlık, hem cihaza gereken yeterli akım taşıma kapasitesini sunar hem de entegre montajı sırasında telin yarattığı mikroskobik yüksekliği tolere edilebilir bir seviyede tutarak çipin havada kalmasını engeller.

15 Metre Uzunluğun Atölye Kullanımındaki Avantajları

Kurumsal ve yoğun çalışan teknik bir onarım merkezinde mikro onarım sarf malzemelerinin sürekli olarak tükenmesi, günlük iş akışını olumsuz yönde etkileyen en büyük faktörlerden biridir.

İnternette ve yerel tedarikçilerde standart olarak satılan 1 metrelik veya 5 metrelik kısa tellerin aksine, 15 metre uzunluktaki bu ürün, yoğun anakart onarımları yapan teknisyenler için aylar süren büyük bir stok rahatlığı sağlar.

Bununla birlikte telin bobin şeklinde sarılı olarak tasarlanması, telin birbirine dolaşmasını, taşıma esnasında kırılmasını veya dış ortamdan nem alarak oksitlenmesini büyük ölçüde ve kalıcı olarak engellemektedir.

Mikro Lehimleme ve Anakart Onarım Süreçlerindeki Yeri

Gerçek ve sahada yaşanmış bir onarım senaryosunu ele aldığımızda, mikro lehimleme işlemlerinin sadece pahalı ve uygun bir ekipmana sahip olmakla ilgili olmadığını rahatlıkla görebiliriz.

Atölyemizde ve sahada edindiğimiz zorlu tecrübeler, cihaz onarımının acele edilmeden adım adım ve doğru sırayla yapılmasının genel başarı oranını her zaman %90'ın üzerine çıkardığını kanıtlamaktadır.

Bu nedenle, kritik tel çekme operasyonlarına başlamadan önce anakart yüzeyinde kusursuz bir temizlik ve mükemmel bir kimyasal hazırlık süreci yapılmalıdır.

Şimdi mikroişlemci seviyesindeki bu teknik hazırlığın ve köprüleme uygulamasının en kritik adımlarını daha yakından ve detaylıca analiz edelim.

Kopuk Yolların Tespit Edilmesi ve Temizlenmesi

Onarım sürecinde ilk olarak, yüksek çözünürlüklü ve kaliteli bir stereo mikroskop yardımıyla anakart üzerindeki hasarlı veya sıvı teması görmüş bölge son derece detaylıca taranmalıdır.

Mikroskop altında tespit edilen kopan yolun her iki ucundaki yeşil maske (solder mask) izolasyonu, keskin bir cerrahi neşter yardımıyla oldukça hafif dokunuşlarla ve hassas bir şekilde kazınır.

Neşter ile kazınan ve parlaklığı ortaya çıkan bu bakır uçlar, oksitlenmeyi önleyici kaliteli bir lehim pastası (flux) ve ucu ince bir mikro havya kullanılarak özenle kalaylanır ve tele tamamen hazır hale getirilir.

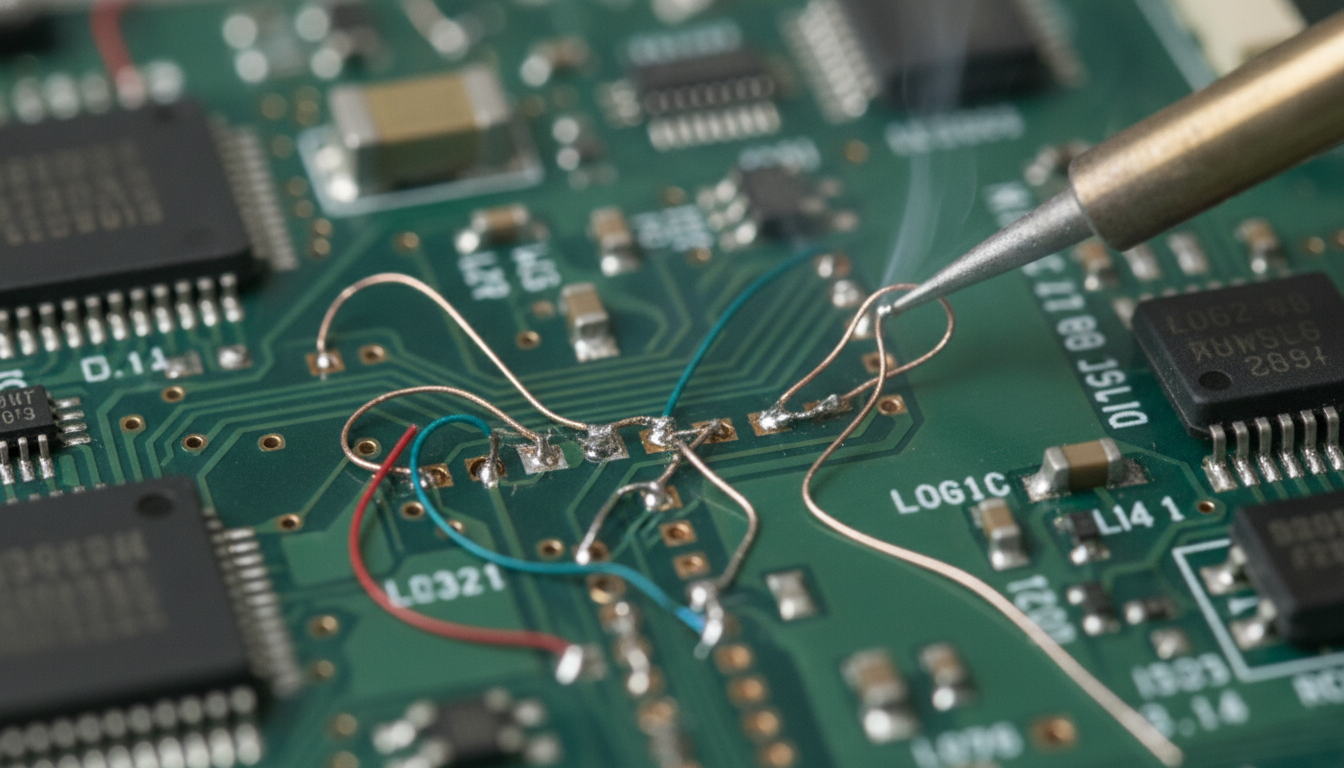

Telin Çekilmesi ve Sabitlenmesi Aşaması

Kimyasal olarak hazırlanan bu yüzeye, doğru kalınlıktaki 0.10mm yalıtımlı köprü teli, statik elektriklenme yapmayan titanyum uçlu bir cımbız ile titreşimsiz bir şekilde yerleştirilir.

Tercih edilen telin tamamen yalıtımlı olmasının getirdiği pratik avantajla, sıcak havya ucunu sadece dokundurduğunuz noktada ısı yardımıyla bölgesel yalıtım erir ve bakır yüzeye güçlü bir tutunma gerçekleşir.

İnce işçilik gerektiren bu işlem sırasında lehimleme sıcaklığının 320 ile 350 santigrat derece arasında tutulması, kaliteli bir lehimleme için teknisyenlerimize genellikle tavsiye ettiğimiz en optimum değer aralığıdır.

Yol çekildikten sonra, ince yapılı telin anakart üzerinde boşta sallanmaması ve ilerleyen dönemlerde olası bir fiziksel titreşimde yeniden kopmaması için mutlaka sabitlenmesi gerekir.

Onarım Sonrası Cihaz Toplama ve Güvenlik Adımları

Anakart onarımını ve lehimleme aşamalarını büyük bir dikkatle ve başarıyla bitirdikten sonra, asıl iş, parçalarına ayrılmış olan bu cihazı yeniden güvenle ve standartlara uygun bir araya getirmeye gelir.

Çoğu zaman amatör teknisyenlerin anakart üzerindeki onarımları mükemmel yapsalar da, cihazı toplarken yanlış yapıştırıcı ve kalitesiz izolasyon materyalleri kullandıklarını bizzat deneyimledik.

Cihaz montajında iç bileşenleri ve sıvı koruma fitillerini yenilerken her zaman basınca ve esnemeye dayanıklı çift taraflı montaj bantları kullanmak, onarılan anakarta binen gereksiz kasılma stresini engeller.

Onarım sonrası toparlanma sürecinde, özellikle sızdırmazlık gerektiren ekran sabitleme işlemleri ve son aşamadaki güvenilir kasa kapak yapıştırma adımları, müşteriye teslim edilen cihazın günlük hayattaki dış müdahalelere karşı ne kadar dayanıklı ve uzun ömürlü olacağını doğrudan belirler.

Başarılı Bir İzolasyon İçin Dikkat Edilmesi Gerekenler

Lehimleme ve mikro yol çekme işlemi tamamlandığında, devrede açıkta kalan parlak bakır uçların havadaki nem ile olan fiziksel temasını kalıcı olarak kesmek elzem bir kuraldır.

Aksi takdirde, cihazın normal kullanım esnasındaki ısınma ve soğuma döngüleri içinde yoğuşan nem, onarılan bölgede oksitlenmeye yol açarak büyük emeklerle yapılan işçiliği boşa çıkarır.

Başlayan bu mikroskobik oksitlenme, zamanla elektron akışını ve genel iletkenliği ciddi oranda zayıflatarak onarılan cihazın sadece birkaç ay sonra aynı arızayı tekrarlamasına neden olur.

Bu tehlikeli durumu kökünden önlemek ve profesyonel bir işçilik bırakmak için, anakart üreticilerinin kullandığına benzer yalıtkan ultraviyole boyalar ve özel kimyasal maskeler kullanılmalıdır.

UV Maskeleme İşleminin Önemi

Lehimleyerek çektiğiniz o hassas 0.10mm ince telin tam üzerine, ince ve homojen bir tabaka halinde UV kürlemeli yeşil lehim maskesi sürün ve yeterli güçte bir UV ışık altında birkaç saniye sertleştirin.

Teknoloji atölyelerinde sıkça başvurduğumuz bu işlem, sadece devreyi oksitlenmeyi engellemekle kalmaz, aynı zamanda gergin olan telin fiziksel bir cihaz düşürme darbesinde yerinden oynamasını da tamamen önler.

Saniyeler içinde taş gibi sertleşen bu yeşil sıvı maske tabakası, tıpkı fabrikadan yeni çıkmış bir anakart yüzeyi hissiyatı yaratır ve izolasyonun mekanik dayanıklılığını maksimum seviyeye çıkartır.

Sahadan Notlar: Teknisyenlerin En Sık Yaptığı Hatalar

Yıllardır elektronik tamir sektöründe mesai harcayan deneyimli profesyoneller olarak, teknik servislerin onarım masalarında sıkça karşılaştığımız belli başlı ve ne yazık ki kronikleşmiş hatalar zincirleri bulunuyor.

Atölyemize tamir edilememiş olarak gelen diğer cihazları incelediğimizde, gözlemlediğimiz en kritik donanımsal onarım hatalarını şu şekilde özetleyebiliriz:

• Telin yalıtımını kesici aletler ve neşter ile kazıyarak iç kısımdaki iletken bakıra fiziksel zarar vermek.
• Lehimleme ve köprüleme sırasında havya cihazının temel sıcaklığını aşırı derecede ve kontrolsüz yükseltmek.
• İşlem sonrasında telin çevresel izolasyonunu sağlamadan ve UV maske kullanmadan cihazı apar topar kapatmak.

Bilinçsizce yapılan bu amatör hatalar, özellikle birbirine mikron düzeyinde yakın olan mikroişlemci seviyesindeki onarımlarda telafi edilemez kısa devrelere ve kalıcı entegre arızalarına yol açabilmektedir.

Bu sebeple işlem esnasında teli mekanik olarak kazımak yerine, doğrudan kaliteli bir lehim pastası (flux) ve doğru ısıtılmış bir havya ile yalıtımı eritmek, atölye standartları için çok daha güvenli ve pratik bir yöntemdir.

Aşırı Isı Uygulaması ve Yalıtımın Zarar Görmesi

Bazı aceleci onarımlarda veya kalitesiz havya kullanımlarında, lehimin hızlıca erimediği düşüncesiyle havya cihazının temel sıcaklığı kontrolsüzce 400 santigrat derecelere kadar çıkartılmaktadır.

Uygulanan bu ani ve aşırı yüksek sıcaklık, ince telin etrafındaki koruyucu poliüretan yalıtkan kılıfın sadece uçta değil, çok geniş bir alanda eriyerek yanmasına ve köprüleme esnasında istenmeyen bir kısa devre yapmasına neden olabilmektedir.

İşte tam da bu nedenle doğru alaşımlı, yüksek kaliteli bir köprü teli kullanmak ve her koşulda havya ısısını stabil tutmak, işin gerçek ustalığını ve kalitesini gösteren en temel teknik detaylardan biridir.

Sıkça Sorulan Sorular (FAQ)

Cep telefonu ve bilgisayar bord onarımları, mikro lehimleme teknikleri ve doğru tel seçimi hakkında müşterilerimizden ve genç meslektaşlarımızdan gelen bazı kritik soruları uzman bir bakış açısıyla aşağıda derledik.

Yalıtımlı bakır tel ile standart tel arasındaki fark nedir?

Piyasada satılan standart bakır tellerin dış yüzeyi tamamen çıplaktır ve temas ettiği her iletken noktaya doğrudan elektrik akımını ileterek karmaşık anakartlarda büyük kısa devrelere neden olur.

Yalıtımlı tellerin tüm yüzeyi ise ısıya dayanıklı özel mikroskobik bir kaplama ile örtülüdür; bu üstün kaplama teknolojisi sayesinde sadece havya ile ısının uygulandığı uç kısımlarda iletkenlik sağlanır.

İnce tel kopmalarına karşı nasıl önlem alınır?

Uzun ömürlü bir onarım için uygulama sonrasında çekilen ince telin üzerinden mutlaka UV kürlemeli sıvı lehim maskesi geçilerek, telin ileriki dönemlerde cihazın maruz kalabileceği titreşim ve darbelerden etkilenmesi kesinlikle engellenmelidir.

Bunun yanı sıra, tel çekme ve yönlendirme işlemi esnasında kullanılan aşırı keskin cımbızların, telin dışındaki o ince yalıtım kılıfını çizmemesine ve zedelememesine ekstra bir dikkat gösterilmelidir.

Tel çekme işleminden sonra devre nasıl test edilir?

İşlem bitiminde dijital multimetre cihazınızı öncelikle hassas diyot kademesine veya devrenin yolunu kontrol etmek için kısa devre (buzzer) konumuna getirin.

Yeniden oluşturulan ve çekilen bakır yolun iki ucundan propları hafifçe dokundurarak, hem iletkenliğin kusursuz olduğunu test edin hem de etrafındaki diğer pedlere veya cihaz şasisine herhangi bir akım kaçağı olmadığını şüpheye yer bırakmayacak şekilde doğrulayın.

Sonuç ve Genel Değerlendirme

Tüm bu teknik detayları toparlayıp bir sonuç itibariyle ifade etmek gerekirse; yalıtımlı bakır yol çekme teli ve bord köprü ince tel 0.10mm 15mt, modern elektronik onarım dünyasının vazgeçilemez ve yerine başkası konulamaz bir yapı taşıdır.

Sahada farklı cihazlar üzerinde edindiğimiz ve karşılaştığımız yılların paha biçilmez tecrübesi bize gösteriyor ki; kaliteli ve standartlara uygun sarf malzeme, doğru işçilikle birleştiğinde hasarlı cihazların ömrünü fabrikasyon üretim seviyesinde uzatabilmektedir.

Siz de kendi teknik servisinizdeki onarım standartlarınızı çok daha üst bir seviyeye taşımak, müşterilerinize güven vermek ve geri dönüşü olmayan kalıcı çözümler üretmek için her daim sertifikalı, kaliteli ve test edilmiş mikro onarım malzemelerini tercih etmelisiniz.
