Profesyonel Entegre Kalıbı Setleri: Elektronik Tamirde Ustalık Seviyesi

Teknolojinin avuçlarımıza sığdığı bu çağda, cep telefonlarından dizüstü bilgisayarlara kadar kullandığımız her cihaz, karmaşık bir mühendisliğin eseri. Bu cihazların kalbinde ise binlerce bağlantıya sahip olan entegre devreler, yani çipler yatıyor. Peki, bu mikroskobik dünyanın kahramanları arızalandığında ne olur? İşte o noktada, modern elektronik tamirinin en kritik ekipmanlarından biri olan profesyonel entegre kalıbı setleri devreye giriyor.

Eğer bir teknisyenseniz ya da elektronik onarımına meraklı bir hobi sahibiyseniz, bu setlerin adını mutlaka duymuşsunuzdur. Onlar, bozulmuş bir anakartı hayata döndürmenin, veri kaybını önlemenin ve pahalı bir değişimin önüne geçmenin anahtarıdır. Bu yazıda, bu özel aletlerin ne olduğunu, ne işe yaradığını ve bir sonraki tamir projeniz için en doğru seti nasıl seçebileceğinizi tüm detaylarıyla ele alacağız.

Entegre Kalıbı Seti Tam Olarak Nedir?

En basit tanımıyla entegre kalıbı seti, BGA (Ball Grid Array) tipi entegrelerin bacakları olarak işlev gören minik lehim toplarını yeniden dizmek veya yenilemek için kullanılan özel aletler bütünüdür. Bu işleme sektörde "reballing" adı verilir. Set, genellikle çeşitli entegre modelleriyle uyumlu metal şablonlar (kalıplar), bir tutucu aparat ve bazen de yardımcı ekipmanlardan oluşur.

Bu kalıpları, bir duvarı boyarken kullandığınız desenli şablonlara benzetebilirsiniz. Şablon, boyanın sadece istenen yerlere uygulanmasını sağlar. Benzer şekilde, entegre kalıbı da mikroskobik lehim toplarının her birinin tam olarak olması gereken yere kusursuz bir hassasiyetle yerleştirilmesini garantiler.

Modern Onarım Süreçlerinde Neden Vazgeçilmezler?

Eskiden elektronik bileşenler daha büyük ve bağlantıları daha basitti. Ancak günümüz teknolojisi, daha fazla işlevi daha küçük alana sığdırmayı gerektiriyor. Bu durum, BGA gibi karmaşık entegre yapılarının doğmasına neden oldu. Bu setlerin önemi de tam bu noktada ortaya çıkıyor.

Minyatürleşen Teknoloji ve BGA Yapısı

BGA entegrelerde, klasik çiplerdeki gibi kenarlarda iğne şeklinde bacaklar bulunmaz. Bunun yerine, bağlantılar entegrenin alt yüzeyine dizilmiş yüzlerce minik lehim topu aracılığıyla sağlanır. Bu yapı, yerden tasarruf sağlasa da onarımı oldukça zorlaştırır. Isınma, düşme veya zamanla oluşan metal yorgunluğu nedeniyle bu lehim topları arasındaki bağlantı kopabilir. İşte bu setler, bu kopan bağlantıları onarmak için tek profesyonel çözümdür.

Maliyet Etkin Onarım Çözümü

Arızalı bir çipe sahip anakartı komple değiştirmek oldukça maliyetlidir. Özellikle garanti dışı kalmış cihazlarda bu durum, kullanıcı için büyük bir yük anlamına gelir. BGA reballing işlemi ise sadece arızalı olan çipi onararak anakartı kurtarır. Bu sayede, değişim maliyetinin çok daha altına, cihazı tekrar çalışır hale getirmek mümkün olur. Bu da hem teknisyenler hem de son kullanıcılar için büyük bir avantajdır.

Hassasiyet ve Başarı Oranı

Mikron seviyesinde bir işlem olan reballing, çıplak gözle ve el yordamıyla yapılamaz. Entegre kalıpları, her bir lehim topunun doğru hizada ve doğru miktarda olmasını sağlayarak tamir işleminin başarı oranını dramatik şekilde artırır. Profesyonel bir entegre kalıbı setleri olmadan yapılan denemeler, genellikle anakarta daha fazla zarar vermekle sonuçlanır.

Profesyonel Bir Sette Neler Bulunur?

Piyasada farklı içeriklere sahip setler bulabilirsiniz, ancak profesyonel bir kitin olmazsa olmaz bazı temel bileşenleri vardır. Bu bileşenleri tanımak, doğru seçimi yapmanıza yardımcı olacaktır.

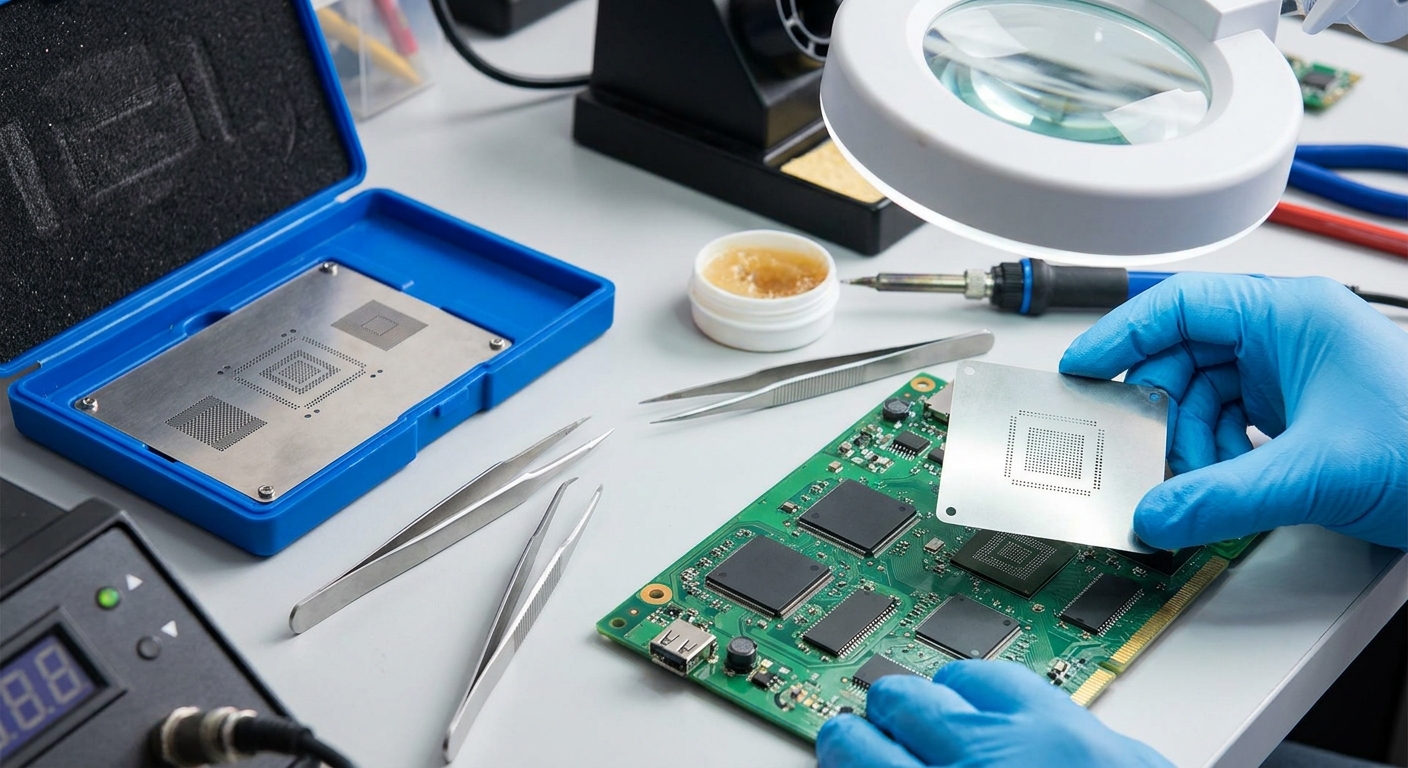

Çelik Entegre Kalıpları (Stencils)

Setin en önemli parçasıdır. Bunlar, üzerinde belirli bir çip modelinin lehim topu dizilimine uygun olarak açılmış mikroskobik delikler bulunan ince metal plakalardır. Yüksek kaliteli setlerde bu kalıplar, ısıya dayanıklı paslanmaz çelikten üretilir.

Kalıp Tutucu (Reballing Station/Jig)

Bu aparat, reballing işlemi sırasında entegre kalıbını ve çipin kendisini sabit tutmaya yarar. Hassas ayar vidaları sayesinde kalıbın çip üzerinde kaymasını engeller ve deliklerin tam olarak lehim noktalarına denk gelmesini sağlar. Bu, işlemin en kritik adımlarından biridir.

Yardımcı Ekipmanlar

İyi bir sette genellikle lehim pastasını veya toplarını yaymak için küçük bir spatula, antistatik bir cımbız ve temizleme fırçaları gibi ek araçlar da bulunur. Bu küçük ama önemli detaylar, iş akışınızı kolaylaştırır ve daha temiz bir çalışma yapmanızı sağlar.

Doğru Entegre Kalıbı Seti Nasıl Seçilir?

İhtiyacınıza en uygun seti seçmek, yapacağınız yatırımın karşılığını almanız açısından kritiktir. Seçim yaparken dikkat etmeniz gereken birkaç önemli faktör bulunur.

Malzeme Kalitesi ve Isı Direnci

Seçim yaparken ilk bakmanız gereken yer, kalıpların yapıldığı malzemedir. Isıtma işlemi sırasında genleşip şekli bozulmayan, yüksek kaliteli çelik malzemeden yapılmış kalıplar tercih edilmelidir. Düşük kaliteli kalıplar, yüksek sıcaklıkta eğilerek lehim toplarının yanlış yerlere kaymasına neden olabilir ve bu da tüm çabaya mal olabilir.

Uyumluluk: Universal mi, Modele Özel mi?

Setler, belirli telefon veya bilgisayar modelleri (iPhone, Samsung, Macbook vb.) için özel olarak üretilebildiği gibi, birçok farklı çipte kullanılabilen universal setler şeklinde de bulunabilir. Eğer belirli modeller üzerine yoğunlaşan bir tamir hizmeti veriyorsanız modele özel setler daha mantıklıdır. Ancak genel amaçlı bir atölyeniz varsa, geniş bir yelpazeyi kapsayan universal setler daha iyi bir başlangıç olabilir.

Doğrudan Isıtma vs. Dolaylı Isıtma

Piyasada "doğrudan ısıtmalı" (direct heat) ve "dolaylı ısıtmalı" (indirect heat) kalıplar bulunur. Doğrudan ısıtmalı kalıplar, çipin üzerindeyken ısı uygulanmasına izin verir ve genellikle daha hızlıdır. Profesyonel kullanım için genellikle bu tip setler önerilir. İhtiyaçlarınızı ve tecrübenizi göz önünde bulundurarak bu seçimi yapmalısınız.

Reballing Sürecine Kısa bir Bakış

Bu setlerin nasıl kullanıldığını anlamak, önemini daha iyi kavramanıza yardımcı olacaktır. Süreç temel olarak şu adımları içerir:

• Hazırlık: Çip anakarttan dikkatlice sökülür ve eski lehim kalıntılarından tamamen arındırılır.
• Kalıp Yerleştirme: Temizlenen çip, kalıp tutucuya yerleştirilir ve üzerine uygun kalıp sabitlenir.
• Lehim Uygulama: Kalıbın üzerine lehim pastası sürülür veya mikroskobik lehim topları dökülür.
• Isıtma: Sıcak hava tabancası (hot air station) ile lehim toplarının eriyip çip üzerindeki pedlere tutunması sağlanır.
• Son Kontrol: Soğuduktan sonra kalıp dikkatlice çıkarılır ve tüm lehim toplarının düzgün bir şekilde oluştuğu mikroskop altında kontrol edilir.

Kaçınılması Gereken Yaygın Hatalar

Bu hassas işlemde yapılan küçük hatalar bile büyük sorunlara yol açabilir. Başarılı bir anakart tamiri için şu hatalardan kaçınmak önemlidir:

• Yetersiz Temizlik: Çip yüzeyinde kalan eski flux veya lehim artıkları, yeni topların düzgün yapışmasını engeller.
• Yanlış Isı Ayarı: Çok yüksek ısı çipe zarar verirken, çok düşük ısı lehimlerin tam olarak erimemesine neden olur.
• Kalıbı Erken Kaldırmak: Lehimler tamamen soğumadan kalıbı kaldırmaya çalışmak, topların yerinden oynamasına veya dağılmasına yol açar.
• Düşük Kaliteli Malzeme Kullanımı: Kalitesiz lehim topları veya flux kullanmak, gelecekte aynı arızanın tekrarlanma olasılığını artırır.

Sıkça Sorulan Sorular

Her teknisyen bir entegre kalıbı setine ihtiyaç duyar mı?

Eğer sadece basit ekran veya batarya değişimi gibi temel onarımlar yapıyorsanız gerekmeyebilir. Ancak anakart seviyesinde, özellikle BGA çipleri içeren ileri düzey onarımlar yapıyorsanız, bu setler kesinlikle temel ekipmanlarınız arasında olmalıdır.

Universal setler her çip ile uyumlu mudur?

Hayır, "universal" terimi genellikle en yaygın kullanılan birçok çip türünü desteklediği anlamına gelir. Ancak yine de her çip için %100 uyum garantisi vermezler. Setin içeriğini ve desteklediği çip listesini kontrol etmek önemlidir.

Bu işlemi evde yapabilir miyim?

Entegre kalıbı setlerinin kullanımı, ciddi bir tecrübe, mikroskop gibi ek ekipmanlar ve el becerisi gerektirir. Deneyimsiz kişiler tarafından yapılması, cihaza kalıcı zararlar verebilir. Bu nedenle, profesyonel bilgi gerektiren bir işlemdir.

Setin bakımı nasıl yapılmalıdır?

Her kullanımdan sonra kalıpları izopropil alkol gibi uygun bir çözücü ile temizleyerek üzerlerinde lehim veya flux artığı kalmamasını sağlamalısınız. Temiz ve düzgün bir şekilde saklamak, kalıpların ömrünü uzatacaktır.

Doğru Aletler, Kusursuz Sonuçlar Demektir

Sonuç olarak, profesyonel hassas tamir dünyasında entegre kalıbı setleri bir lüks değil, bir zorunluluktur. Onlar, modern teknolojinin karmaşıklığı ile başa çıkmamızı sağlayan, onarımı mümkün kılan ve ustalığı standart hale getiren kritik araçlardır. Doğru seti seçmek, sadece o anki işinizi kolaylaştırmakla kalmaz, aynı zamanda yaptığınız onarımın kalitesini ve uzun ömürlülüğünü de doğrudan etkiler. Unutmayın, en karmaşık sorunların çözümü bile doğru aletle başlar ve bu setler, elektronik onarım sanatında sizin en yetenekli fırçanız olacaktır.
