mobilmarketim Entegre Kalıbı ile Hassas Anakart Tamiri
Mikroelektronik dünyasında cihazların boyutları küçüldükçe, bu cihazların içinde yer alan bileşenlerin yoğunluğu ve hassasiyeti de aynı oranda artmaktadır. Günümüzde akıllı telefonlar, tabletler, dizüstü bilgisayarlar ve diğer endüstriyel elektronik kartlar, karmaşık yüzey montaj teknolojileri (SMT) ve özellikle BGA (Ball Grid Array) paketleme yapısına sahip entegre devreler (IC) kullanmaktadır. Bu hassas entegrelerin onarımı, değişimi ve yeniden yapılandırılması süreçleri, mikron düzeyinde hassasiyet gerektirir. Elektronik onarım sektöründe bu hassasiyeti sağlayan en kritik araçlardan biri şüphesiz entegre kalıbı çeşitleridir. Doğru tekniklerle ve yüksek kaliteli ekipmanlarla gerçekleştirilen işlemler, cihazların ömrünü uzatırken onarım başarısını da maksimuma çıkarır.
Elektronik kart onarımında uzmanlaşmış teknisyenler için lehimleme kalitesi, yapılan işin kalıcılığını doğrudan belirler. mobilmarketim.com entegre kalıbı çözümleri, hassas mikro lehimleme işlemlerinde mükemmel sonuçlar elde etmek amacıyla özel alaşımlardan üretilmiştir. Anakart üzerindeki çiplerin yeniden ayaklandırılması olarak bilinen reballing işleminde kullanılan bu kalıplar, lehim toplarının veya krem lehimin çip üzerindeki pedlere kusursuz bir şekilde hizalanmasını sağlar. Bu teknik makalede, entegre kalıplarının çalışma prensiplerini, reballing süreçlerinin teknik detaylarını ve profesyonel onarımda kullanılan yardımcı ekipmanların önemini derinlemesine inceleyeceğiz.
Entegre Kalıbı (BGA Stencil) Nedir ve Ne İşe Yarar?

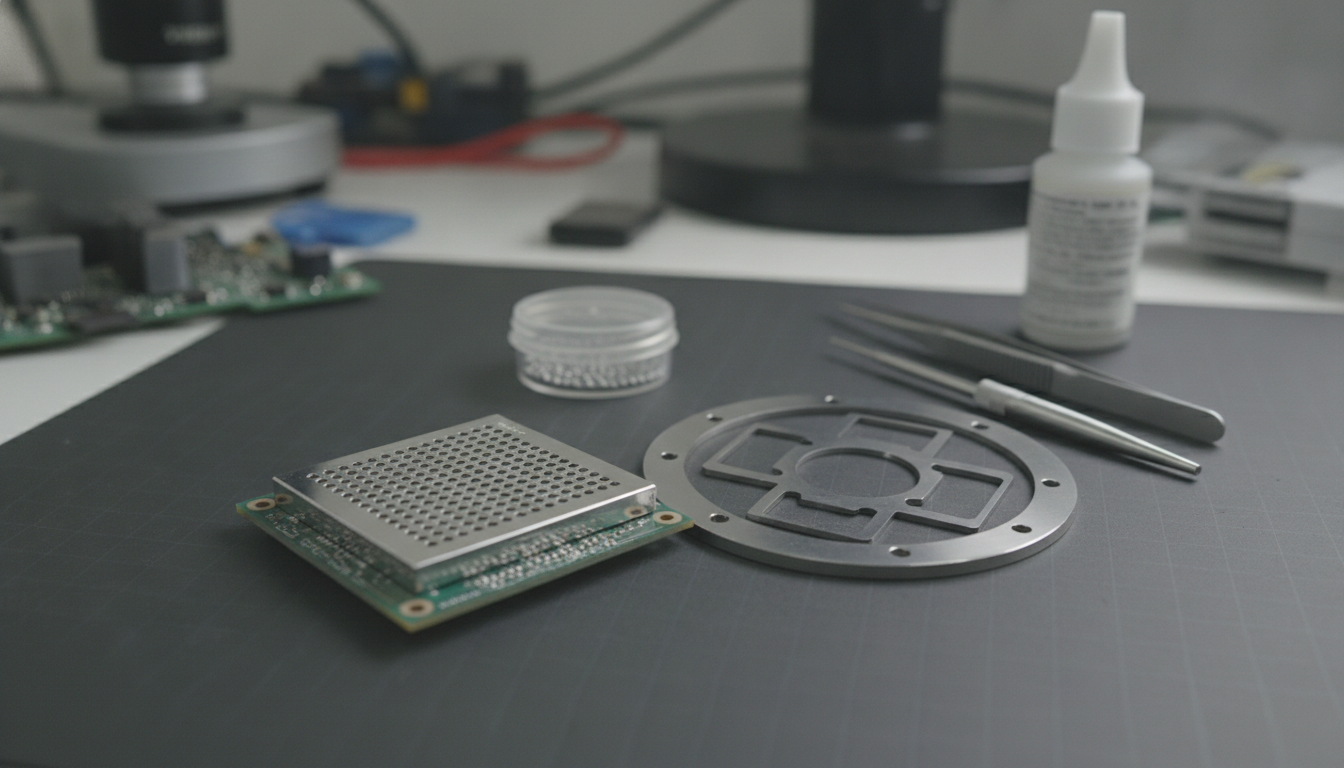

Entegre kalıbı, elektronik bileşenlerin, özellikle de alt yüzeyinde matris düzeninde lehim terminalleri bulunan BGA tipi entegrelerin bacaklarını yeniden oluşturmak için kullanılan hassas bir metal şablondur. Genellikle yüksek kaliteli paslanmaz çelikten veya nikel alaşımlarından üretilen bu şablonlar, çipin üzerindeki her bir pedin (contact pad) konumuna tam olarak denk gelen lazer kesim mikro deliklere (aperture) sahiptir. Bu deliklerin çapları ve aralarındaki mesafeler (pitch), mikron seviyesindeki hassasiyetle tasarlanır.
Akıllı telefon işlemcileri, grafik işlemciler (GPU), güç entegreleri (PMIC) ve bellek modülleri (RAM/NAND) gibi kritik bileşenler kart üzerine doğrudan lehim topları aracılığıyla bağlanır. Zamanla düşme, darbe, aşırı ısınma veya sıvı teması gibi çevresel faktörler nedeniyle bu lehim toplarında çatlamalar, oksitlenmeler veya kopmalar meydana gelir. Bu durumlarda entegre karttan sökülür, üzerindeki eski lehim kalıntıları temizlenir ve entegre kalıbı kullanılarak yeni lehim topları yerleştirilir. Bu işleme BGA reballing adı verilir ve entegre kalıbı olmadan bu işlemin gerçekleştirilmesi imkansızdır.
BGA Reballing İşleminin İncelikleri ve Teknik Aşamaları
BGA reballing, son derece yüksek dikkat ve teknik bilgi gerektiren çok adımlı bir süreçtir. İşlemin ilk adımı, arızalı veya soğuk lehim durumuna düşmüş entegrenin anakart üzerinden güvenli bir şekilde sökülmesidir. Sıcak hava istasyonu yardımıyla, çevre bileşenlere zarar vermeden ve doğru termal profil uygulanarak entegre yerinden kaldırılır. Sökülen entegrenin alt yüzeyinde ve anakart üzerindeki pedlerde kalan eski kurşunsuz lehim artıkları, havya ve lehim emme fitili (wick) yardımıyla pürüzsüz bir şekilde temizlenmelidir.
İkinci aşamada, temizlenen entegre uygun entegre kalıbı altına yerleştirilir. Bu aşamada mikro hizalama kritik öneme sahiptir. Kalıp üzerindeki mikro delikler ile çipin üzerindeki altın kaplama pedler milimetrik olarak üst üste gelmelidir. Ardından, şablonun üzerine yüksek kaliteli krem lehim (solder paste) uygulanır. Krem lehimin viskozitesi ve metal oranı (genellikle Type 4 veya Type 5) lehim kalitesini doğrudan etkiler. Krem lehim kalıba sıyırıcı yardımıyla homojen bir şekilde yayıldıktan sonra, sıcak hava istasyonuyla kontrollü bir ısı uygulanır. Isı etkisiyle eriyen krem lehim, küre şeklini alarak çipin pedlerine tutunur. Kalıp soğuduktan sonra dikkatlice çıkarılır ve entegre, anakarta lehimlenmeye hazır hale gelir.
Hassas Elektronik Onarımları İçin Gerekli Ekipmanlar
Profesyonel bir elektronik onarım atölyesinde, sadece entegre kalıpları değil, bu kalıplarla uyumlu çalışacak yardımcı araçların kalitesi de başarıyı belirler. Mikro lehimleme ve çip onarımı süreçleri, karmaşık el becerisi ve endüstriyel standartlarda ekipman gerektirir. Bu süreçte kullanılan malzemelerin kalitesi, işlem sırasındaki hata payını en aza indirir.
Akıllı Telefon ve Tablet Onarım Ekipmanları
Mobil cihazların anakartları son derece yoğundur ve mikroskobik bileşenlerle doludur. Bu cihazlardaki entegreleri sökmek, temizlemek ve yeniden kalıplamak için özel cep telefonu tamir malzemeleri kullanılmalıdır. ESD (Elektrostatik Deşarj) korumalı cımbızlar, mikroskoplar, hassas ısı ayarlı havyalar ve akıllı telefonların ekran ve kasalarını zarar vermeden açmak için tasarlanmış telefon sökme aparatı gibi ekipmanlar bu sürecin ayrılmaz parçalarıdır. Özellikle cep tamir seti ve cep telefon tamir seti gibi kapsamlı paketler, teknisyenlerin ihtiyaç duyduğu tüm temel el aletlerini bir arada sunar.
Bilgisayar ve Laptop Bakım Çözümleri
Dizüstü bilgisayarlar ve masaüstü bilgisayarların anakartları, mobil cihazlara göre daha büyük yüzey alanına sahip olsa da, üzerindeki GPU ve güney köprüsü (southbridge) gibi BGA entegreleri oldukça büyüktür ve yüksek ısı kapasitesine sahiptir. Bu büyük çiplerin onarımında, genişletilmiş bir bilgisayar tamir seti veya kapsamlı bir laptop bakım seti kullanılması şarttır. Büyük BGA çiplerinin reballing işlemlerinde bükülmeyen, yüksek ısıya dayanıklı bilgisayar tamir kiti ve bilgisayar bakım seti elemanları tercih edilmelidir. Doğru termal macun uygulamaları ve temizlik aşamaları da bu setlerin sunduğu çözümlerle profesyonelce tamamlanır.
mobilmarketim.com Entegre Kalıbı Tercih Etmenin Avantajları
Elektronik onarım sektöründe kullanılan kalıpların malzeme kalitesi doğrudan işçilik kalitesine yansır. Piyasada bulunan kalitesiz şablonlar, ısıtma işlemi sırasında genleşerek bükülür ve lehim toplarının birbirine karışmasına (köprü oluşturmasına) neden olur. mobilmarketim.com bünyesinde sunulan entegre kalıpları, bu tür sorunları önlemek için yüksek kaliteli Japon çeliğinden üretilmiştir.
Isıl Direnç ve Deformasyon Önleme
Reballing işlemi sırasında kalıba doğrudan 300°C ile 350°C arasında sıcak hava uygulanır. Kalitesiz metaller bu sıcaklık altında hızla genleşir ve formunu kaybederek bombelenir. mobilmarketim.com entegre kalıbı modelleri, yüksek termal kararlılığa sahip özel alaşımları sayesinde ısıl şoklara karşı son derece dirençlidir. Defalarca kullanılsa dahi düz formunu korur, bu da her işlemde aynı yüksek hassasiyetin elde edilmesini sağlar.
Lazer Kesim Teknolojisi ile Kusursuz Hizalama
Kalıpların üzerindeki deliklerin kenar pürüzsüzlüğü, krem lehimin deliklerden kolayca sıyrılmasını ve çip yüzeyine düzgünce aktarılmasını sağlar. Lazer kesim teknolojisiyle üretilen bu kalıplarda, delik duvarları hafif konik (tapered) yapıdadır. Bu özel geometri, lehim toplarının şablona sıkışmasını önler ve kalıbın çipten ayrılma sürecini kolaylaştırarak lehim yapısının bozulmasını engeller.
Entegre Kalıbı Kullanımında En İyi Teknik Uygulamalar
Entegre kalıplarından maksimum verim almak ve kullanım ömrünü uzatmak için belirli teknik kurallara uyulması gerekmektedir. Profesyonel onarım süreçlerinde dikkat edilmesi gereken temel noktalar şunlardır:
- Doğru Krem Lehim Seçimi: Kalıbın delik boyutuna uygun mikron büyüklüğüne sahip krem lehimler tercih edilmelidir. Genellikle 25-45 mikron aralığındaki lehim tanecikleri (Type 4) standart BGA'lar için idealken, daha küçük yapılar için Type 5 tercih edilmelidir.
- Isı Yönetimi: Sıcak hava tabancasının hava akış hızı çok yüksek tutulmamalıdır. Yüksek hava akışı, krem lehimin erimeden kalıp altından taşmasına neden olabilir. Isıtma işlemi dairesel hareketlerle homojen şekilde yapılmalıdır.
- Hassas Temizlik: Her işlem sonrasında kalıp üzerinde kalan lehim ve flaks (flux) kalıntıları izopropil alkol (IPA) ve mikrofiber fırçalar yardımıyla titizlikle temizlenmelidir. Temizlenmeyen kalıntılar sonraki işlemlerde deliklerin tıkanmasına yol açar.
- Kimyasal Yardımcılar: Kalıplama öncesinde çip yüzeyine sürülecek flaks miktarı çok az tutulmalıdır. Aşırı flaks kullanımı, ısıtma esnasında kaynayarak lehim toplarının yerinden oynamasına neden olabilir.
Bu standartlara uyulduğunda, en zorlu CPU onarımları bile sıfır hata ile tamamlanabilir. Atölyenizdeki eksiklikleri tamamlamak ve tüm bu işlemleri profesyonel seviyeye taşımak için ihtiyacınız olan yüksek kaliteli araçlara, geniş ürün yelpazesine sahip profesyonel elektronik tamir seti kategorimizden kolayca ulaşabilirsiniz.
Sıkça Sorulan Sorular
Entegre kalıbı ısıtılırken neden bükülür?
Kalıbın bükülmesinin temel nedeni, kalıbın üretildiği metalin kalitesiz olması veya ısıtma işlemi sırasında ısının tek bir noktaya çok uzun süre ve yüksek derecede uygulanmasıdır. Yüksek kaliteli paslanmaz çelikten üretilen mobilmarketim.com kalıpları bu bükülmelere karşı dayanıklıdır.
Doğrudan ısıtmalı kalıp ile doğrudan ısıtılmayan kalıp arasındaki fark nedir?
Doğrudan ısıtmalı kalıplar (direct heat), krem lehim uygulandıktan sonra kalıp üzerindeyken doğrudan sıcak hava tabancası ile ısıtılabilen ince yapılı şablonlardır. Doğrudan ısıtılmayan kalıplar ise genellikle daha kalın olup, özel BGA istasyonlarında veya fırınlarda kullanılmak üzere tasarlanmıştır.
Krem lehim yerine hazır lehim topu kullanılabilir mi?
Evet, kullanılabilir. Büyük BGA entegrelerinde (GPU veya CPU gibi) hazır kurşunlu veya kurşunsuz lehim topları kullanmak daha homojen sonuçlar verir. Ancak çok küçük mikro entegrelerde krem lehim kullanmak pratiklik açısından daha fazla tercih edilir.
Kalıp üzerindeki lehim kalıntıları en güvenli nasıl temizlenir?
İşlem bittikten hemen sonra, kalıp henüz hafif sıcakken izopropil alkol ve yumuşak kıllı statik korumalı bir fırça yardımıyla temizlenmelidir. Sert metal kazıyıcılar veya sert fırçalar kalıbın delik yapısına zarar verebileceğinden kesinlikle kullanılmamalıdır.
Elektronik onarım dünyasında başarının sırrı, teknik uzmanlığı doğru ve kaliteli ekipmanlarla birleştirmekten geçer. mobilmarketim.com entegre kalıbı ve tamamlayıcı onarım çözümleri, mikroskop altındaki en hassas çalışmalarınızda bile hatasız sonuçlar almanızı sağlar. Doğru araçları seçerek hem işçilik kalitenizi artırabilir hem de müşterilerinize sunduğunuz onarımların uzun ömürlü ve güvenilir olmasını garanti altına alabilirsiniz. Teknolojinin sınırlarını zorlayan mikro onarımlarda, profesyonellerin tercihi her zaman yüksek standartlı ekipmanlar olmalıdır.
