Gordak 936 Kalem Havya İçin Seramik Isıtıcı Rezistans A1322: Derinlemesine Analiz

Elektronik onarım ve lehimleme dünyasında, kullanılan ekipmanın kalitesi ve performansı, yapılan işin başarısını doğrudan etkiler. Bu ekipmanların merkezinde ise genellikle mütevazı ama hayati bir bileşen olan kalem havyalar yer alır. Bir kalem havyanın kalbi ise şüphesiz ısıtıcı elemanıdır. Gordak 936 gibi yaygın olarak kullanılan lehimleme istasyonlarının performansını ve ömrünü belirleyen en kritik parça, seramik ısıtıcı rezistansıdır. Bu makalede, Gordak 936 ve uyumlu istasyonlar için özel olarak tasarlanmış A1322 seramik ısıtıcı rezistansı tüm teknik detaylarıyla ele alacağız.

Bu bileşenin çalışma prensibinden arıza belirtilerine, değişim adımlarından ömrünü uzatma ipuçlarına kadar her yönüyle derinlemesine bir inceleme sunacağız. Amacımız, hem hobi amaçlı kullanıcıların hem de profesyonel teknisyenlerin bu temel yedek parça hakkında kapsamlı bilgi edinmesini sağlamaktır. Doğru bilgi, ekipmanınızdan maksimum verim almanızı ve onarım işlemlerinizi daha güvenli ve etkili bir şekilde gerçekleştirmenizi sağlar.

Gordak 936 Kalem Havya: Neden Bu Kadar Popüler?

Gordak 936, elektronik dünyasında adeta bir standart haline gelmiş lehimleme istasyonlarından biridir. Bunun birkaç temel nedeni bulunmaktadır. İlk olarak, fiyat-performans oranı oldukça yüksektir. Profesyonel düzeyde özellikler sunarken, bütçe dostu bir seçenek olması onu geniş bir kitle için erişilebilir kılar. İkinci olarak, termal kararlılık ve ayarlanabilir sıcaklık kontrolü gibi özellikler sunarak hassas lehimleme işlemlerine olanak tanır.

Bu popülerlik, aynı zamanda yedek parça bulunabilirliğini de beraberinde getirir. Uçlar, kalemler ve elbette ısıtıcı rezistanslar gibi bileşenlerin kolayca temin edilebilmesi, Gordak 936'nın uzun ömürlü bir yatırım olmasını sağlar. İşte bu ekosistemin en önemli parçalarından biri de A1322 model seramik ısıtıcıdır.

Seramik Isıtıcı Rezistans Nedir ve Nasıl Çalışır?

Bir ısıtıcı rezistans, temel olarak elektrik enerjisini ısı enerjisine dönüştüren bir bileşendir. A1322 modelinde bu işlem, ileri teknoloji seramik bir gövde içerisinde gerçekleştirilir. Seramik malzemenin kullanılması, modern havyalarda standart haline gelmiş bir dizi avantaj sunar.

Bu bileşen, içinden elektrik akımı geçtiğinde Joule etkisi olarak bilinen fiziksel prensip sayesinde ısınır. Seramik gövde, bu ısıyı hızla ve homojen bir şekilde havya ucuna iletirken, aynı zamanda elektriksel olarak yalıtkan bir yapı sağlar. Bu, hem verimliliği artırır hem de kullanıcı güvenliği için kritik bir rol oynar.

Seramik Malzemenin Avantajları

Geleneksel tel sargılı ısıtıcılara kıyasla seramik ısıtıcılar, birkaç önemli üstünlüğe sahiptir. En belirgin avantajı, hızlı ısınma süresidir. Seramik, termal iletkenliği yüksek bir malzeme olduğu için ayarlanan sıcaklığa saniyeler içinde ulaşabilir. Bu, kullanıcının bekleme süresini önemli ölçüde azaltır.

Bir diğer önemli avantajı ise mükemmel sıcaklık kararlılığıdır. Seramik ısıtıcılar, ayarlanan sıcaklığı çok daha dar bir tolerans aralığında tutabilir. Bu özellik, özellikle sıcaklığa duyarlı elektronik bileşenlerle çalışırken lehim kalitesini doğrudan etkiler ve bileşenlerin zarar görme riskini minimize eder.

Ayrıca, seramik ısıtıcılar genellikle daha uzun ömürlüdür. Oksidasyona ve termal şoka karşı daha dayanıklı bir yapıya sahip olmaları, yoğun kullanım koşullarında bile güvenilir performans sunmalarını sağlar.

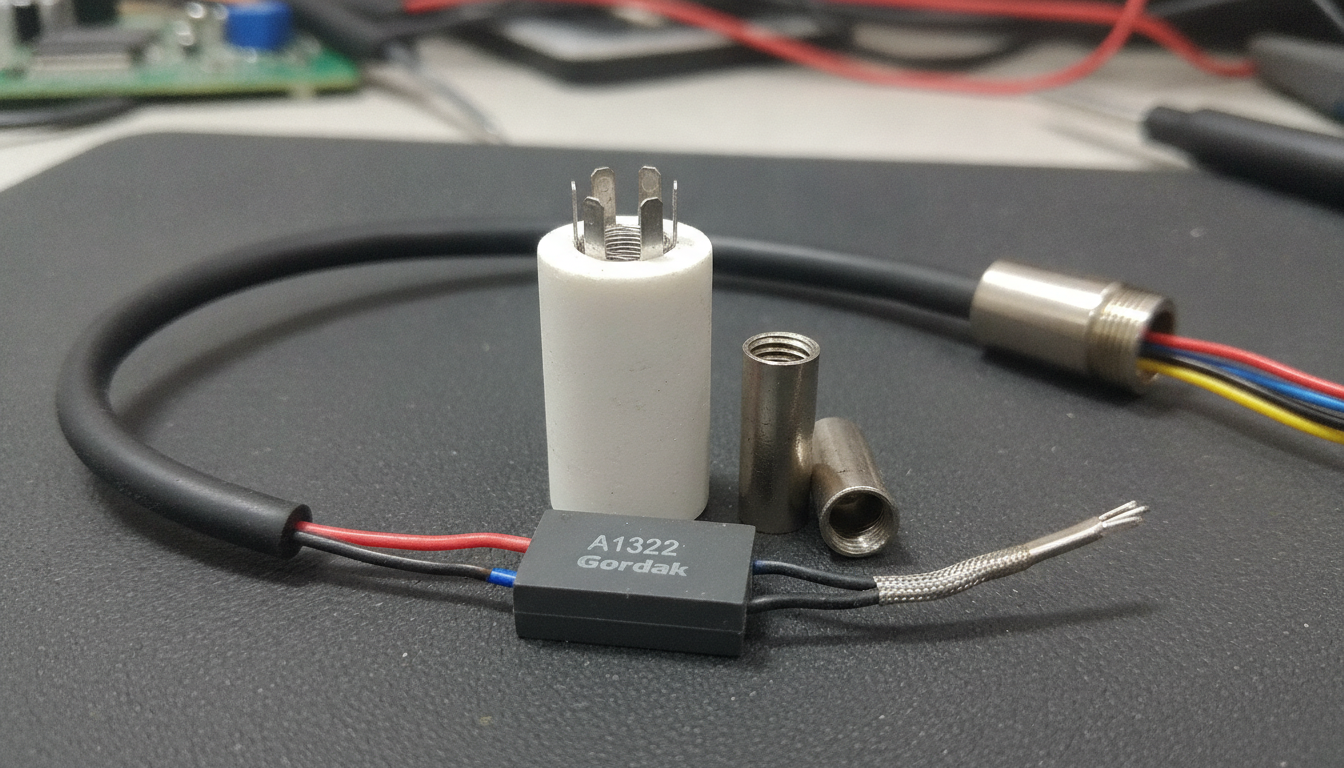

A1322 Modelinin Teknik Yapısı

Gordak A1322, dört telli bir yapıya sahiptir. Bu tellerden ikisi ısıtıcı elemanı (rezistans) beslemek için kullanılırken, diğer ikisi sıcaklığı ölçen termokupl veya termistör sensörüne aittir. Bu entegre sensör yapısı, havya istasyonunun ana kontrol ünitesine anlık sıcaklık geri bildirimi yapmasını sağlar. Kontrol ünitesi de bu veriyi kullanarak rezistansa giden gücü anlık olarak ayarlayarak sıcaklığın sabit kalmasını temin eder.

Bu kapalı döngü kontrol sistemi, A1322'nin yüksek hassasiyetle çalışmasının temelini oluşturur. Bu sayede, lehimleme sırasında uca temas eden büyük bir metal yüzeyin ısıyı çekmesi durumunda bile sistem gücü artırarak sıcaklık düşüşünü anında telafi edebilir.

Gordak A1322 Seramik Isıtıcı Rezistansın Teknik Özellikleri

Bir yedek parça seçimi yaparken, teknik özelliklerin tam uyumluluğu hayati önem taşır. A1322 modelinin temel teknik verileri, performansını ve uyumluluğunu doğrudan belirler. Doğru montaj ve uyumlu bir istasyonla kullanıldığında, bu rezistans fabrika çıkışı performansını yeniden yakalamanızı sağlar.

Aşağıda, A1322 modelinin standart teknik özelliklerini bulabilirsiniz:

• Uyumlu Modeller: Gordak 936, 936A, 938A, 952, 952A, 852D+, 853D ve birçok benzer yapıdaki lehimleme istasyonu.
• Çalışma Voltajı: Genellikle 24V AC.
• Güç: Yaklaşık 50W - 60W aralığında.
• Isıtıcı Direnci: Soğukken yaklaşık 12-16 Ohm arasındadır.
• Sensör Direnci: Soğukken yaklaşık 0.9 - 1.2 Ohm arasındadır (Termokupl tipi).
• Yapı: 4 Telli, entegre sıcaklık sensörlü seramik gövde.

Bu değerlerin, özellikle direnç değerlerinin, multimetre ile yapılacak bir arıza tespiti sırasında referans olarak kullanılması kritik öneme sahiptir.

A1322 Isıtıcı Rezistans Arızaları: Belirtiler ve Nedenleri

Her elektronik bileşen gibi, ısıtıcı rezistansların da bir ömrü vardır ve zamanla arızalanabilirler. Arızayı doğru teşhis etmek, gereksiz parça değişimlerinin önüne geçer ve sorunu kökünden çözmenizi sağlar. İşte en yaygın belirtiler ve olası nedenleri:

Yaygın Arıza Belirtileri

En sık karşılaşılan belirti, havyanın hiç ısınmamasıdır. İstasyon çalıştığı halde uç soğuk kalıyorsa, ilk şüpheli ısıtıcı rezistansın açık devre olmasıdır. Bir diğer belirti ise havyanın çok yavaş ısınması veya ayarlanan sıcaklığa bir türlü ulaşamamasıdır. Bu durum, rezistansın kısmen hasar gördüğünü veya direncinde bir anormallik olduğunu gösterebilir. Son olarak, ekranda gösterilen sıcaklığın aşırı dalgalanması veya kararsız olması, genellikle sensör devresindeki bir soruna işaret eder.

Bu tür durumlarda, istasyon ekranında "S-E" (Sensor Error) veya "H-E" (Heater Error) gibi hata kodları görülebilir.

Arızaların Potansiyel Nedenleri

Rezistans arızalarının başında fiziksel darbe gelir. Havyanın sert bir zemine düşürülmesi, içerisindeki hassas seramik yapının çatlamasına veya kırılmasına neden olabilir. Bir diğer neden ise termal şoktur; yani çok sıcak durumdayken aniden soğuk bir yüzeye temas etmesi. Ayrıca, kullanım ömrünün doğal olarak sona ermesi, aşırı yüksek sıcaklıklarda sürekli çalıştırma ve istikrarsız elektrik şebekesinden kaynaklanan voltaj dalgalanmaları da arızalara yol açabilir.

Arıza Tespiti Nasıl Yapılır?

Arızadan emin olmanın en kesin yolu, bir multimetre kullanmaktır. Havya fişten çekik ve soğuk durumdayken, kalem havyanın konektör pinleri veya doğrudan rezistansın lehimlendiği kart üzerindeki bacaklar üzerinden ölçüm yapılır. Isıtıcıya ait iki pin arasındaki direnç değeri yaklaşık 12-16 Ohm, sensöre ait iki pin arasındaki direnç ise 1 Ohm civarında olmalıdır. Bu değerlerden çok farklı sonuçlar veya "açık devre" (sonsuz direnç) okunması, rezistansın arızalı olduğunu doğrular.

Gordak 936 Isıtıcı Rezistans Değişim Adımları

Yeni bir A1322 rezistans temin ettikten sonra değişim işlemi, temel düzeyde el aletleri kullanma becerisi gerektirir. Bu işlem dikkatli yapıldığında oldukça basittir. İşleme başlamadan önce tüm güvenlik önlemleri alınmalıdır.

Öncelikle havyanın istasyondan ve elektrik prizinden tamamen ayrıldığından emin olun. Havyanın tamamen soğumasını bekleyin. Bu adımlar, herhangi bir elektrik çarpması veya yanık riskini ortadan kaldırır.

Gerekli Malzemeler

Değişim işlemi için genellikle aşağıdaki malzemelere ihtiyaç duyulur:

• Yıldız tornavida (uygun boyutta)
• Lehim ve lehim pastası
• Lehim pompası veya lehim emme teli
• Yeni Gordak A1322 Seramik Isıtıcı Rezistans
• Opsiyonel: Karga burun pense, makaron (ısı ile daralan kablo koruyucu)

Değişim İşlemi (Adım Adım)

İlk olarak, kalem havyanın ucunu ve metal koruma kılıfını sökün. Ardından, kablonun gövdeye girdiği kısımdaki vidayı veya plastik tutucuyu gevşeterek havyanın plastik gövdesini ikiye ayırın. İçeride, rezistansın kablolarının lehimlendiği küçük bir devre kartı göreceksiniz. Eski rezistansın dört kablosunun hangi renkte nereye lehimlendiğine dikkat edin veya bir fotoğrafını çekin.

Lehim pompanızı kullanarak eski rezistansın kablolarını karttan dikkatlice sökün. Eski rezistansı yuvasından çıkarın. Yeni A1322 rezistansı yuvasına yerleştirin ve kablolarını, renklerine dikkat ederek eski rezistansın lehimlendiği noktalara yeniden lehimleyin. Kaliteli lehimleme yapmak, bağlantının güvenilirliği için çok önemlidir.

Bazı durumlarda, kabloları sabitlemek veya iç aksamı yalıtmak için çift taraflı bant gibi malzemeler gerekebilir. Özellikle hassas elektronik devrelerde veya ekran cam kasa kapak yapıştırma işlemlerinde kullanılan bu tip güçlü siyah yapıştırıcı bantlar, titreşimi önleyerek lehim bağlantılarının ömrünü uzatabilir.

Lehimleme işlemi bittikten sonra havyanın gövdesini tekrar birleştirin, metal kılıfı ve ucu takın. İstasyonunuza bağlayıp düşük bir sıcaklıkta test ederek işlemin başarılı olup olmadığını kontrol edin. Her şey yolundaysa, havyanız artık ilk günkü performansıyla kullanıma hazırdır.

A1322 Isıtıcı Rezistansın Ömrünü Uzatmak İçin İpuçları

Yeni rezistansınızın mümkün olan en uzun süre boyunca hizmet vermesini sağlamak için bazı basit kullanım alışkanlıkları edinebilirsiniz. Bu ipuçları, sadece rezistansın değil, aynı zamanda havya ucunun ve istasyonun genel ömrünü de olumlu etkileyecektir.

Bu basit ama etkili yöntemler, ekipmanınıza yaptığınız yatırımın karşılığını en iyi şekilde almanızı sağlar. Unutmayın, koruyucu bakım her zaman onarımdan daha kolay ve ucuzdur.

Doğru Kullanım Teknikleri

Lehimleme yapmadığınız zamanlarda havyanın sıcaklığını düşürmek veya istasyonu kapatmak, rezistans üzerindeki termal stresi azaltır. İhtiyaç duyduğunuzdan çok daha yüksek sıcaklıklarda çalışmaktan kaçının. Her lehimleme işlemi için malzemenin gerektirdiği en düşük optimum sıcaklığı kullanmak, ömrü uzatan en önemli faktördür.

Bakım ve Temizlik

Havya ucunu düzenli olarak temizlemek, ısının daha verimli bir şekilde iş parçasına aktarılmasını sağlar. Bu durum, rezistansın sıcaklığı sabit tutmak için daha az çalışması anlamına gelir. Lehimleme aralarında havyanızı mutlaka ıslak sünger veya pirinç talaş içeren temizleme aparatları ile temizleyin ve her zaman havya standını kullanın. Bu, hem güvenliğinizi sağlar hem de kazara oluşabilecek darbelere karşı koruma sunar.

Sıkça Sorulan Sorular (FAQ)

Bu rezistans her kalem havya ile uyumlu mu?

Hayır, A1322 modeli spesifik olarak Gordak 936, 936A ve benzeri 4 telli, 24V ile çalışan istasyonlar için tasarlanmıştır. Farklı marka veya model bir havya için kullanmadan önce havyanızın teknik özelliklerini ve ısıtıcı tipini mutlaka kontrol etmelisiniz.

Seramik ısıtıcı mı, tel sargılı ısıtıcı mı daha iyi?

Genel olarak, seramik ısıtıcılar daha hızlı ısınma, daha iyi sıcaklık kararlılığı ve daha uzun ömür gibi avantajlar sunar. Bu nedenle modern lehimleme istasyonlarının büyük çoğunluğunda seramik ısıtıcılar tercih edilmektedir. Performans açısından seramik yapı üstündür.

Rezistansın orijinal olup olmadığını nasıl anlarım?

Orijinal veya yüksek kaliteli bir A1322 rezistansı, genellikle daha temiz bir işçiliğe, net ve okunaklı yazılara ve belirtilen teknik özelliklerle (özellikle direnç değerleri) tam uyuma sahiptir. Güvenilir tedarikçilerden alışveriş yapmak, sahte veya düşük kaliteli ürün riskini ortadan kaldırır.

Değişim sonrası havya kalibrasyonu gerekir mi?

Çoğu durumda, kaliteli bir yedek parça kullanıldığında yeniden kalibrasyon gerekmez. Ancak, çok hassas işler yapıyorsanız ve sıcaklık doğruluğundan %100 emin olmak istiyorsanız, harici bir havya ucu termometresi kullanarak istasyonunuzun sıcaklık kalibrasyonunu kontrol edebilir ve gerekiyorsa ayarlayabilirsiniz.

Sonuç: Güvenilir Performans İçin Doğru Yedek Parça Seçimi

Gordak 936 kalem havyalar için tasarlanmış A1322 seramik ısıtıcı rezistans, bu popüler lehimleme istasyonlarının performansını ve işlevselliğini sürdürmek için vazgeçilmez bir bileşendir. Hızlı ısınma kapasitesi, mükemmel termal kararlılığı ve uzun ömrü ile hem amatör hem de profesyonel kullanıcılar için ideal bir çözümdür. Arızalandığında doğru teşhis ve dikkatli bir değişim işlemi ile havyanızı kolayca yeniden hayata döndürebilirsiniz.

Unutulmamalıdır ki, elektronik onarımda kullanılan aletlerin bakımı ve doğru yedek parça seçimi, yapılan işlerin kalitesini ve güvenliğini doğrudan etkiler. A1322 gibi kritik bir bileşeni tanımak ve özelliklerine hakim olmak, ekipmanınız üzerinde tam kontrol sahibi olmanızı sağlar. Bu da sizi daha yetkin ve bilinçli bir teknisyen veya hobi sahibi yapar.
